该项目服务于山推股份传动分公司铸造车间毛坯底漆涂装生产线：底漆喷涂室、油漆烘干室所挥发的有机溶剂治理。

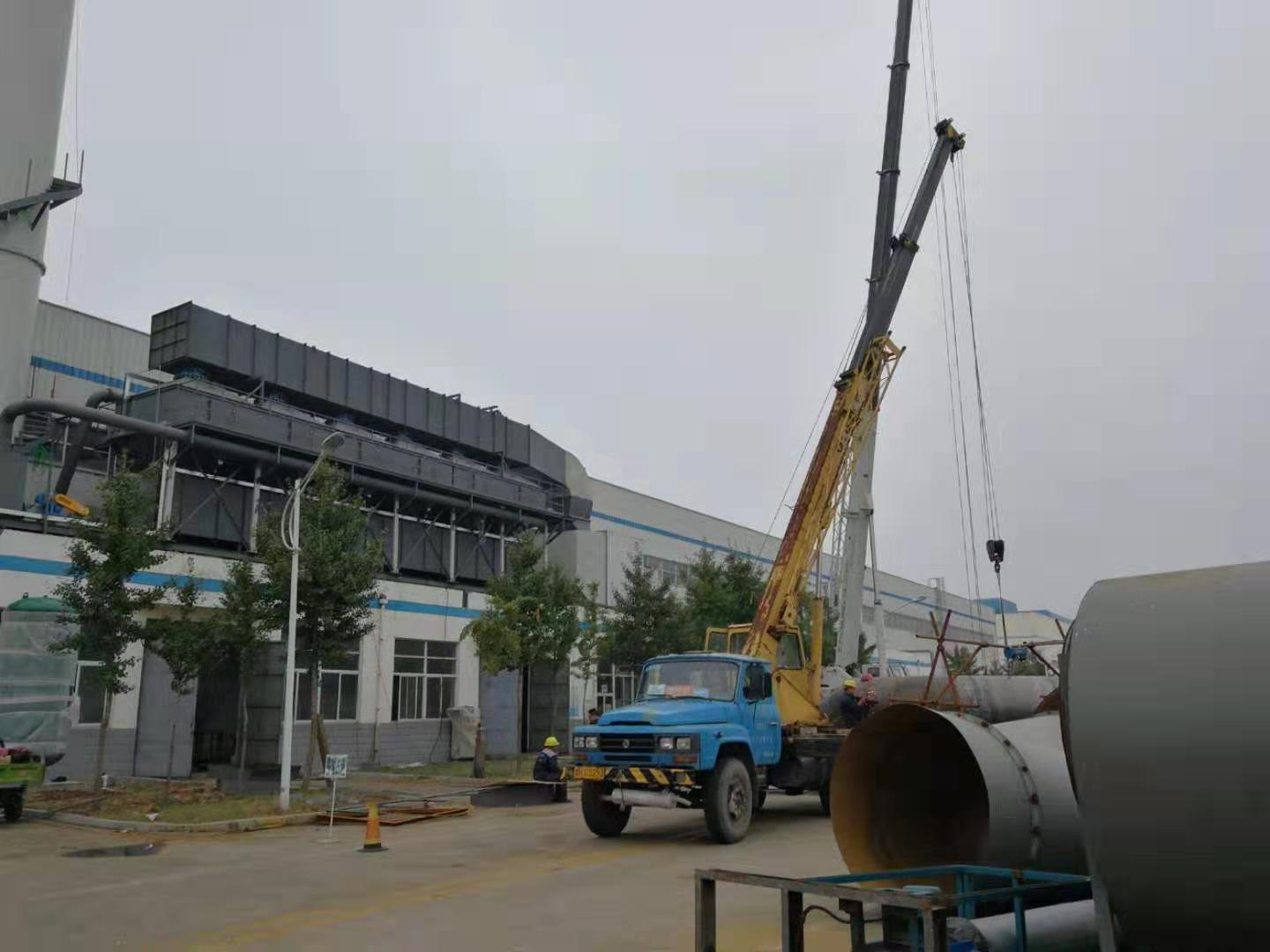

1.2.1安装地点：设备安装在山推传动分公司铸造车间喷漆工部室外设备区域内。
1.2.2 甲方设备运行的环境条件：
生产纲领和工作制度：年产量:120000 件；单班，8小时/天；
基础动力及设施情况：
环境温度：-15ºC～+55ºC。
厂房内相对湿度：20%～95%。
公用动力: 三相五线，380V±10%，50Hz；
自来水：压力0.15Mpa；
压缩空气：0.4MPa～0.55MPa；
加热能源：采用蒸汽加热；
地面承压：均载， 3000kg/m2。
3、甲乙方安装调试责任（水、电、汽、暖、工具、设备）
传动分公司现有毛坯底漆涂装线由腻子烘干室、打磨室、水帘式喷漆室、油漆烘干室共计4个室组成，产生VOCs的主要设施部位为：喷漆室及烘干室。按环保要求，各室内连通后应严格密闭，总设计排风量在3万立方米/小时左右，现喷漆室采取水帘式，在电机引风处铺设活性炭吸附。涂装线运行集中喷漆时，平均耗漆量20~25KG/h。
表1-1现有工艺流程及参数
序号 | 工序名称 | 工艺方法 | 工艺参数 | 备注 | |
温度℃ | 时间min | ||||
1 | 上件 | 人工 | |||
2 | 手工清理 | 人工 | 2 | ||
3 | 刮腻子 | 人工 | 2 | ||
4 | 腻子烘干 | 5 | |||
5 | 腻子打磨 | 人工 | 2 | 空调送风装置 | |
6 | 腻子烘干 | 75±5 | 2 | ||
7 | 喷箱体内外部底漆室 | 手工喷漆 | 2 | 空调送风装置 | |
8 | 烘干 | 热风循环 | 75±5 | 10 | 蒸汽加热 |
9 | 下件 | 人工 | |||
表1-2水帘喷漆室主要技术参数
序号 | 项 目 | 单位 | 规 格 | 备 注 |
1 | 送排风方式 | 上送下抽 | ||
2 | 漆雾处理方式 | 有泵水帘 | ||
3 | 室体内径尺寸（L×W×H） | mm | 6000×3800×3000 | |
4 | 门洞尺寸（W×H） | mm | 1100×1800 | |
5 | 安全侧门尺寸（W×H） | mm | 650×1800 | |
6 | 设备内工作噪声 | dB（A） | ≤85 | |
7 | 室内光照度 | Lux | ≥800 | |
8 | 室内有载风速 | m/s | ≥0.4 | |
9 | 过滤方式 | 二级过滤 | ||
10 | 过滤效率 | ≥95％ | ||
11 | 漆雾过滤效率 | ≥96％ | ||
12 | 送风量 | m3/h | 22000 | |
13 | 排风量 | m3/h | 23000 | |
14 | 加热能源 | 蒸汽 | ||
15 | 室内冬季温度 | ℃ | 15 | |
16 | 装机功率 | kw | 22 |
